HyperStar Starizona

Nous avons actuellement deux télescopes, un Celestron C9.25 et un SkyWatcher Newton 254/1200, le Newton est pour faire de l'astrophoto et nous en sommes très contents avec toutes les modifications que nous avons réalisé. Nous avons délaissé le Celestron car pas optimisé pour la photo.

Le poids et l'encombrement du Newton étant important, nous avons commencé à regarder pour un autre setup, une lunette pourquoi pas ?

Visite sur plusieurs sites,  vidéo d'utilisateurs, ... bref beaucoup de choses qui nous confortaient dans cette voie jusqu'au moment ou nous avons découvert une vidéo d'un Québécois qui présentait une solution "L'HyperStar de chez Starizona". Nous avons commencé à regarder de plus en plus cette option car il y a beaucoup d'avantages à notre goût.

Les plus du  Celestron C9.25 :

• Configuration normale (FD/10) : Utilisation en planétaire à l'occasion et fort grossissement
• Configuration avec réducteur de focales (6,3) : Champ d'observation plus important et temps de pose un peu plus court
• Configuration HyperStar : Dédié à l'astrophotographie

Un seul tube et plusieurs solutions.

Le fonctionnement d'un tube normal et de l'HyperStar

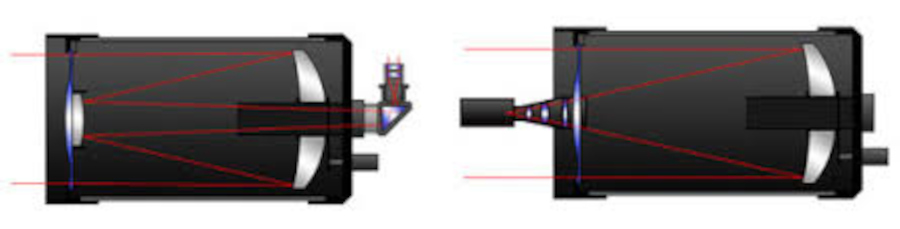

Vue du tube en configuration normale                                                                                                     Vue avec l'HyperStar

Vue du tube en configuration normale : Lumière passe la lame de Schmidt -> frappe le miroir primaire -> frappe le miroir secondaire -> passe dans le renvoi coudé

Vue avec HyperStar : Lumière passe la lame de Schmitt -> frappe l'Hyperstar -> Solution d'acquisition (Appareil photo / Caméra)

La distance parcourue est beaucoup plus courte avec l'HyperStar, dans le tableau ci-dessous vous trouverez les informations entre les différents tubes (informations tube de base versus HyperStar)  :

Comme vous le constatez, le rapport Focale/Diamètre (F/D) est extrêment réduit sur le tube avec l'HyperStar, cela veut dire que le temps de pose sera aussi réduit de manière importante :

• HyperStar F/D 2.3 versus F/D 10 = 16 fois plus rapide
• HyperStar F/D 2.3 versus F/D 7 = 8 fois plus rapide
• HyperStar F/D 2.3 versus F/D 5 = 4,1 fois plus rapide
• HyperStar F/D 2.3 versus F/D 4 = 2,6 fois plus rapide

Source : Denis Bergeron  (10:08mn)

Les HyperStar ne sont compatibles avec les modèles FasStar et HD de chez Celestron,  pour les Celestron non Fastar voici un lien pour un adaptateur chez Starizona : ICI

Maintenant pour choisir son HyperStar, il faudra :

• Choisir son tube exacte  : Bague de fixation au bon diamètre du mirroir secondaire)
• Choisir son type de monture : il y aura peut-être des éléments complémentaire en une monture équatoriale et une monture Azimutale (contrepoids en plus)
• Le modèle de caméra : Calcul du backfocus (la précision est capitale)
• Filtre : Ajout d'un tiroir à filtre (le backfocus sera le même, mais en deux pièces / Bague de tirage + tiroir filtre)

 Dans le cas de changement de caméra (Marque et/ou model), il faudra bien vérifier s'il n'est pas nécessaire de changer une bague pour le backfocus.

 Les photos du déballage et de l'installation à blanc sur le tube avec notre ZWO 294MC Pro :

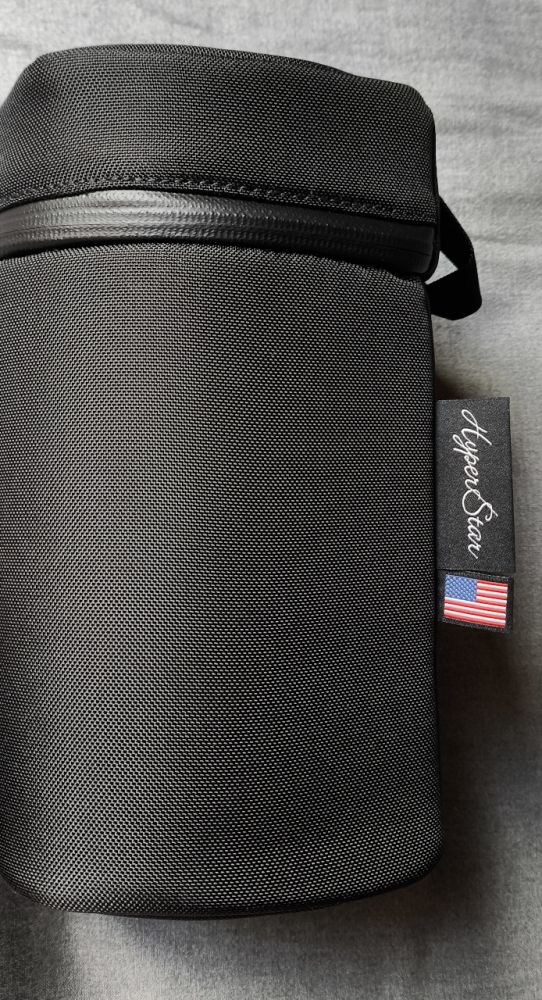

		L'HyperStar est emballé dans une housse de protection. La version 3 était dans une valise Péliquan.

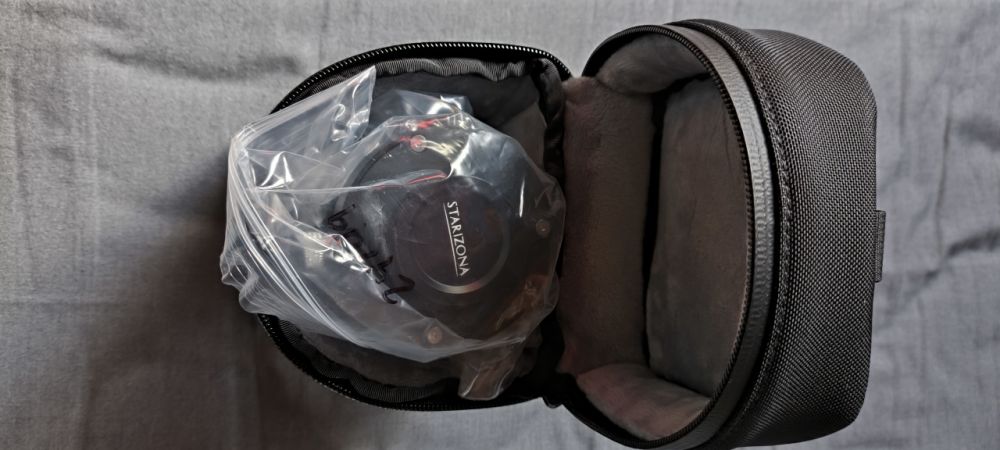

		Ouverture de la housse matelassée de bonne facture.

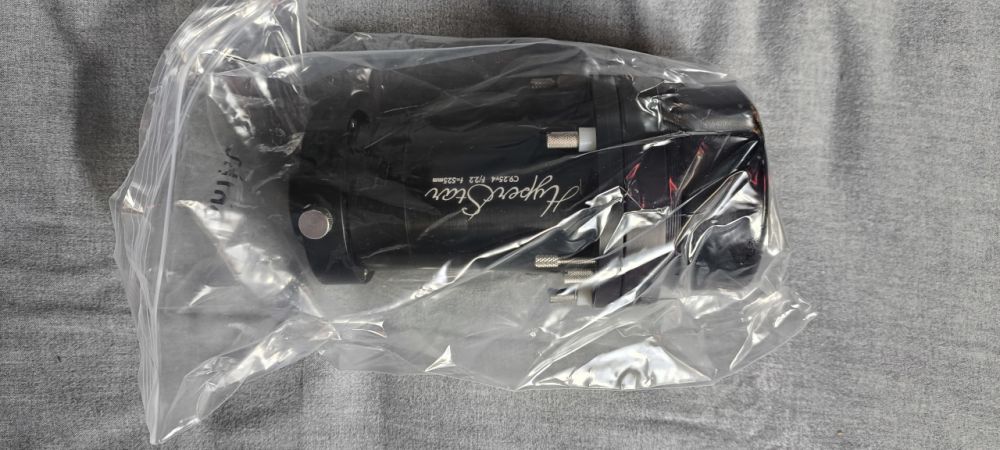

		L'Hyperstar une fois sorti de la housse.

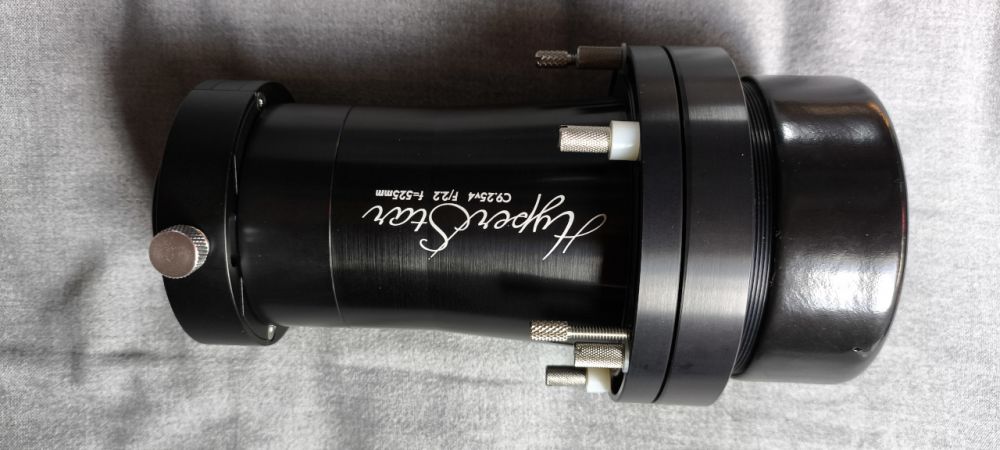

		Attention : au poids, dans mon cas, l'ensemble pèse 1,289 Kg

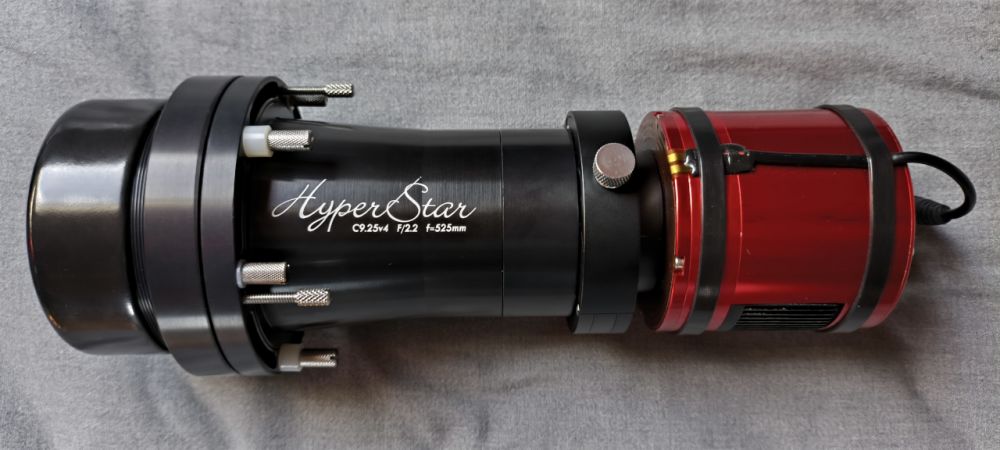

		Montage de la ZWO 294 MC Pro. Aucun souci, le vissage se fait normalement, avant la caméra,  il y a le porte-filtre. Il coulisse et est maintenu par deux petits aimants.
		Pour le montage de l'HyperStar, il faudra dévisser le miroir secondaire, attention , il ne faut pas que la lame bouge. Il faudra mettre le miroir dans la boite en caoutchouc qui obture l'HyperStar. Le miroir secondaire est en bas à droite sur la photo ci-contre

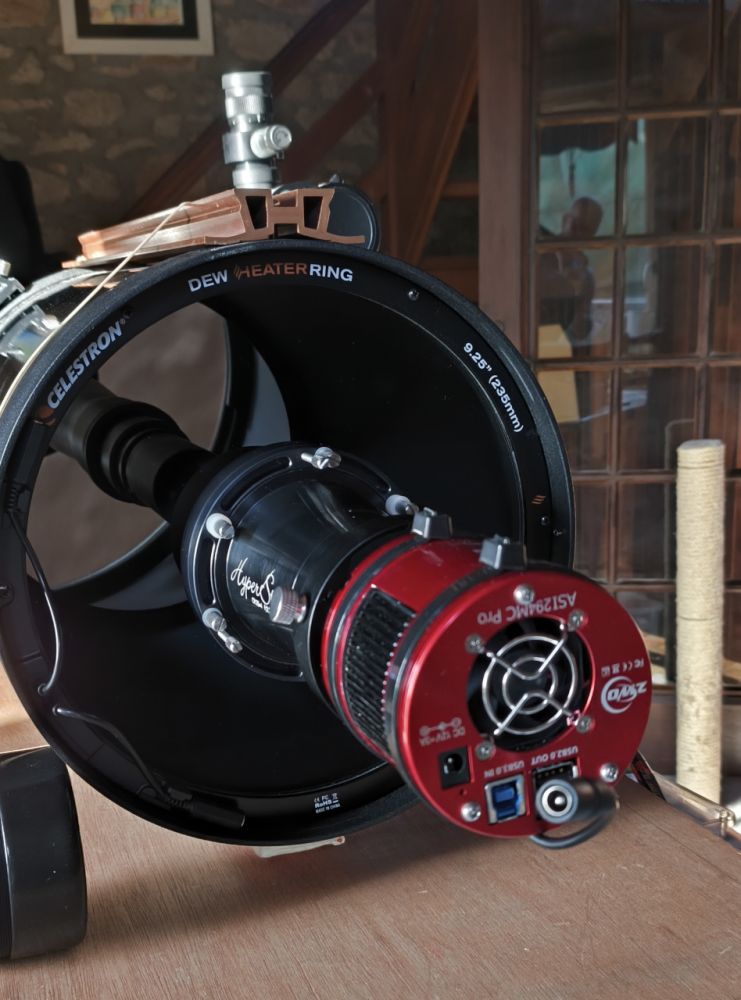

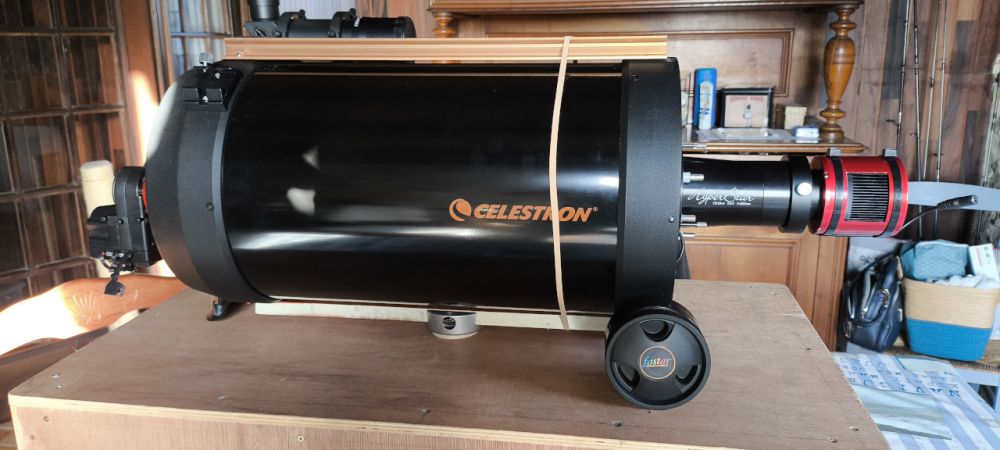

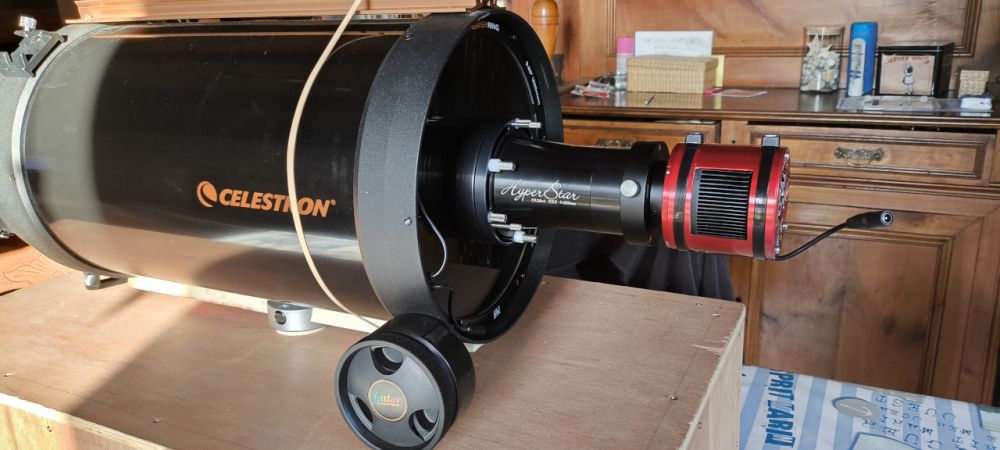

		Autre vue du montage

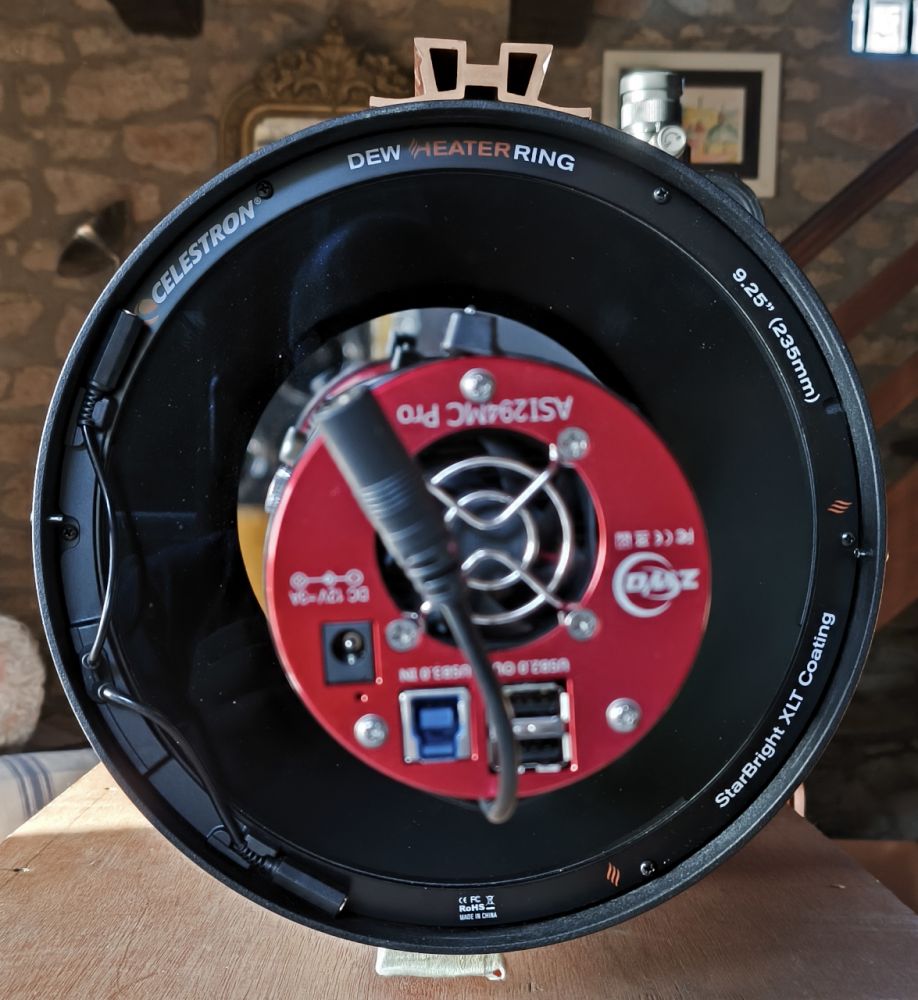

		Montage vue de face.
		Autre vue de face. L'HyperStar est relativement long et il faudra faire attention au montage et démontage sur la lame.

 Voici les differents élément pour le monatge de l'HyperStar, nous vous présentons la solution avec les caméras ZWO.

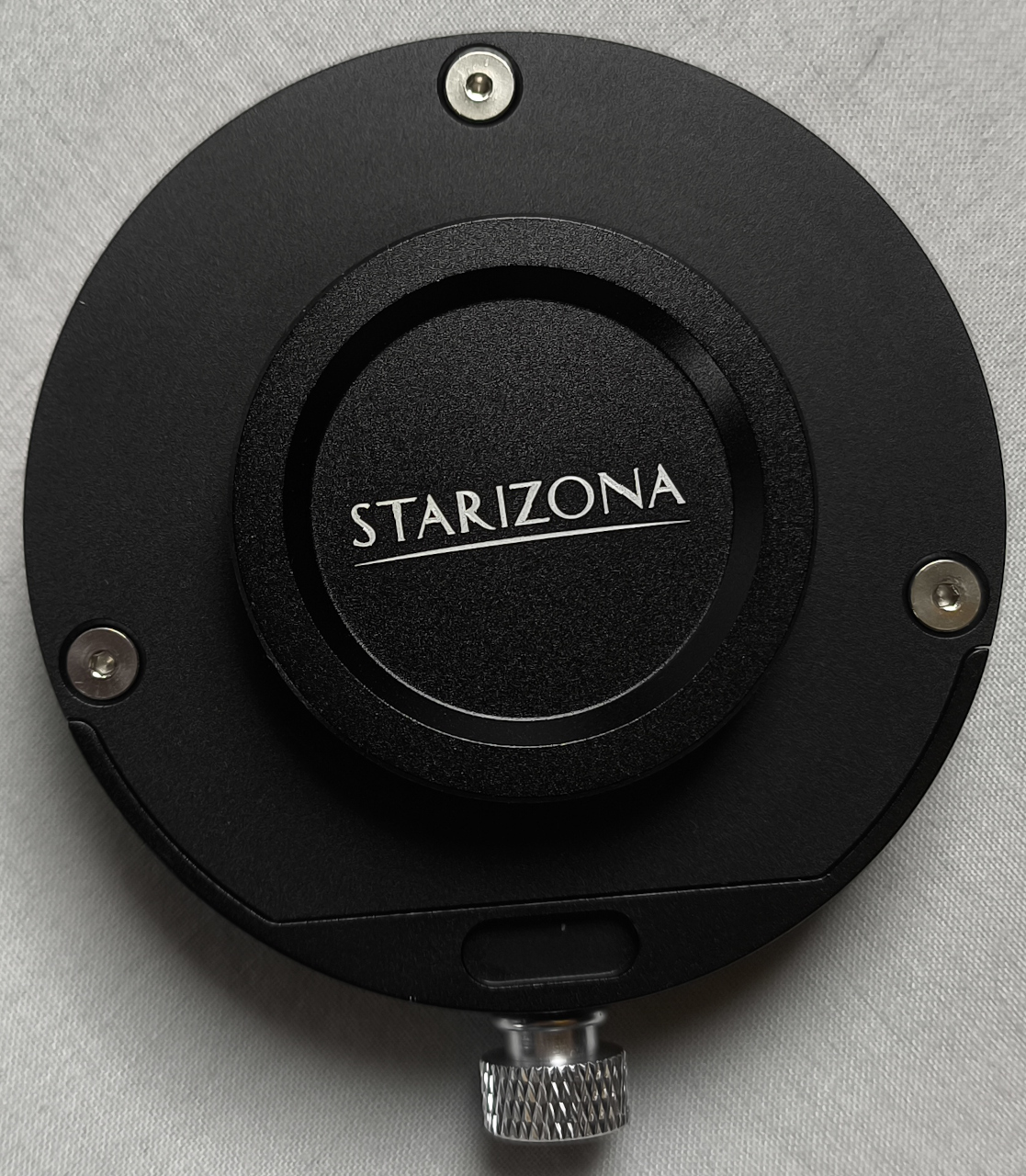

		Le chargeur de filtre 2 pouces vue de dessus. Le bouchon grave "Starizona" se dévisse et la caméra viendra ici.

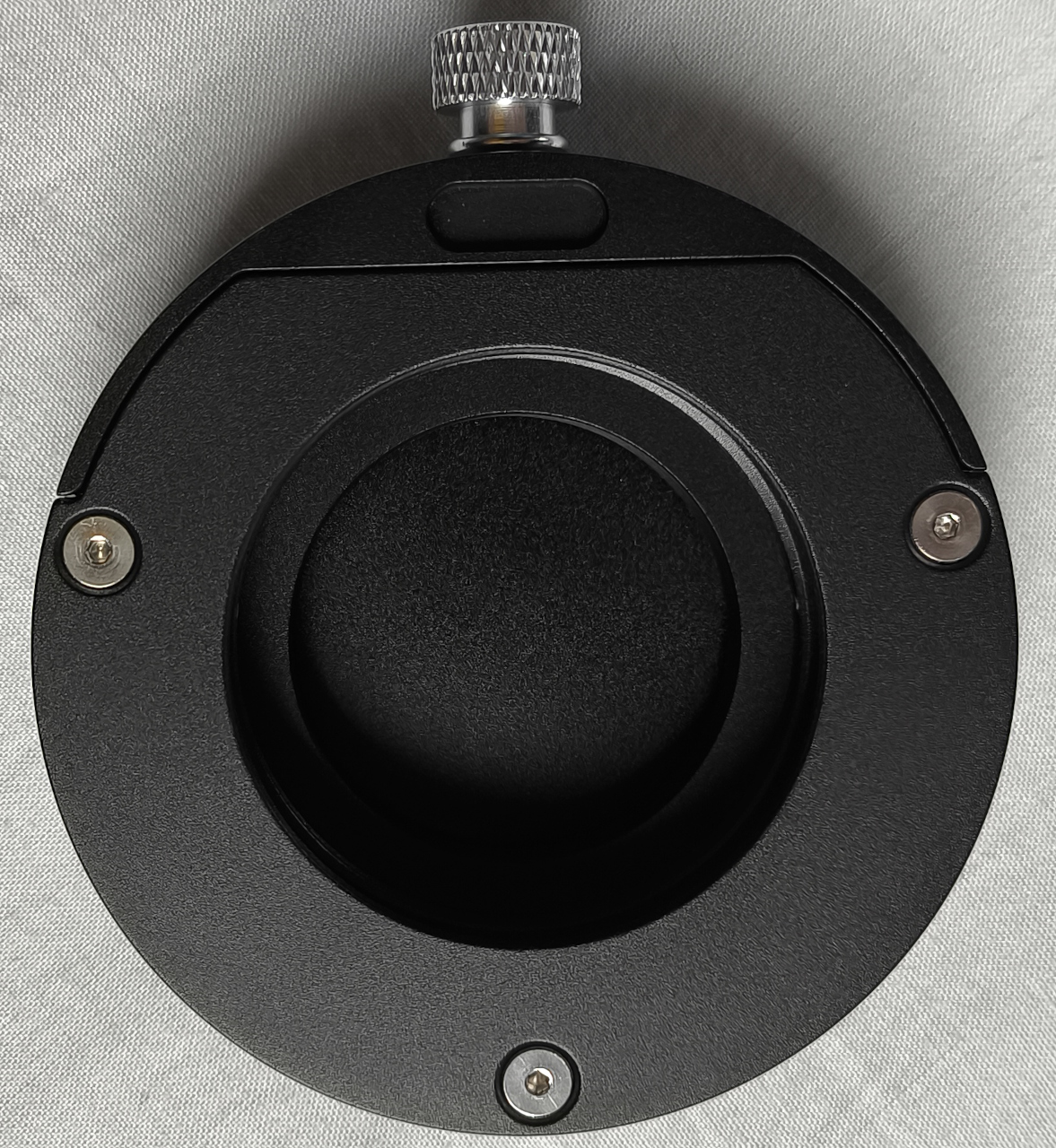

		Le chargeur de filtre vue de dessous.

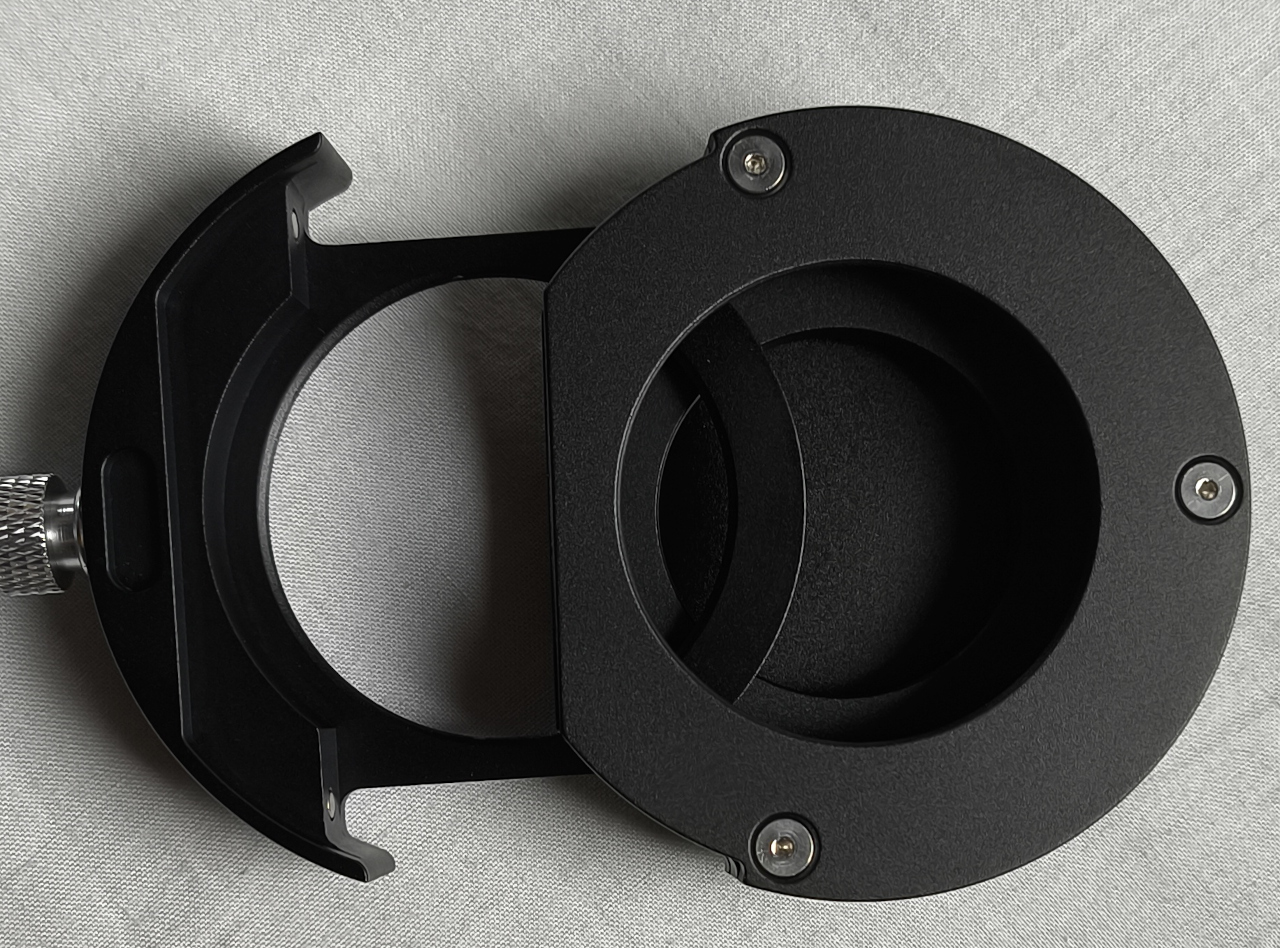

		Le chargeur ouvert vue de dessous, c'est un système coullssant.

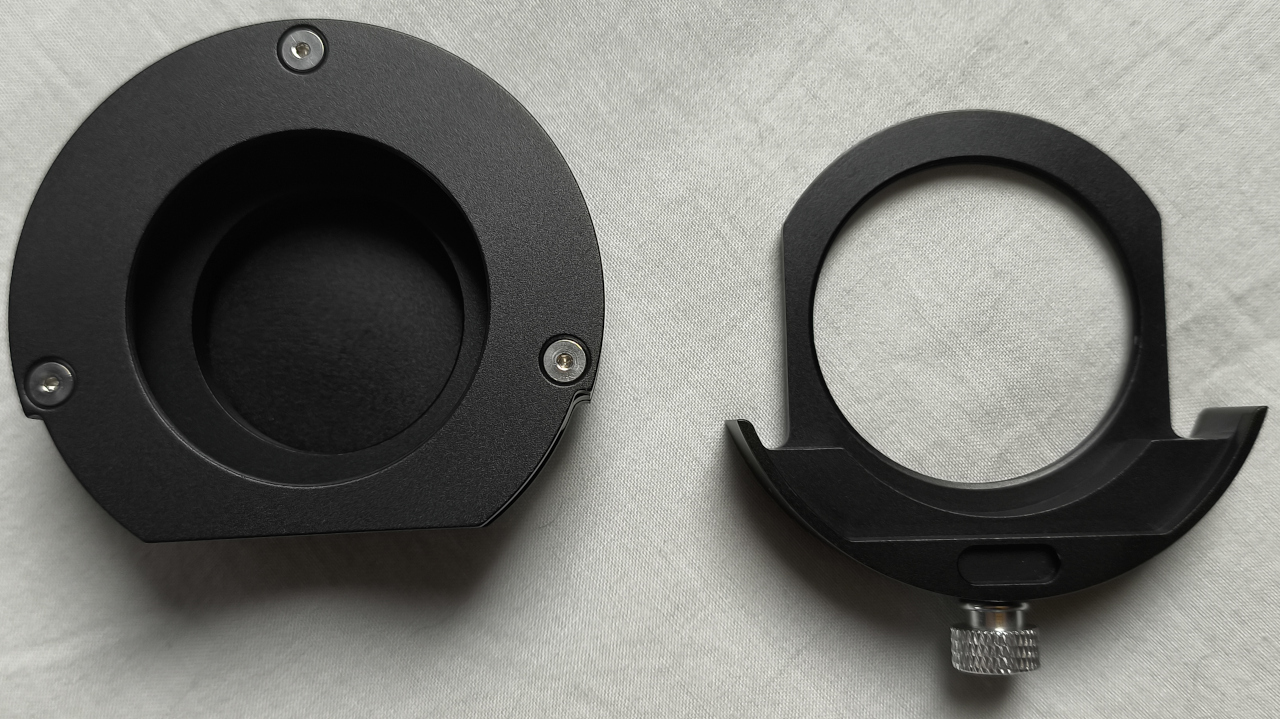

		Le support pour filtre : A gauche : Le tiroir A droite : Le support

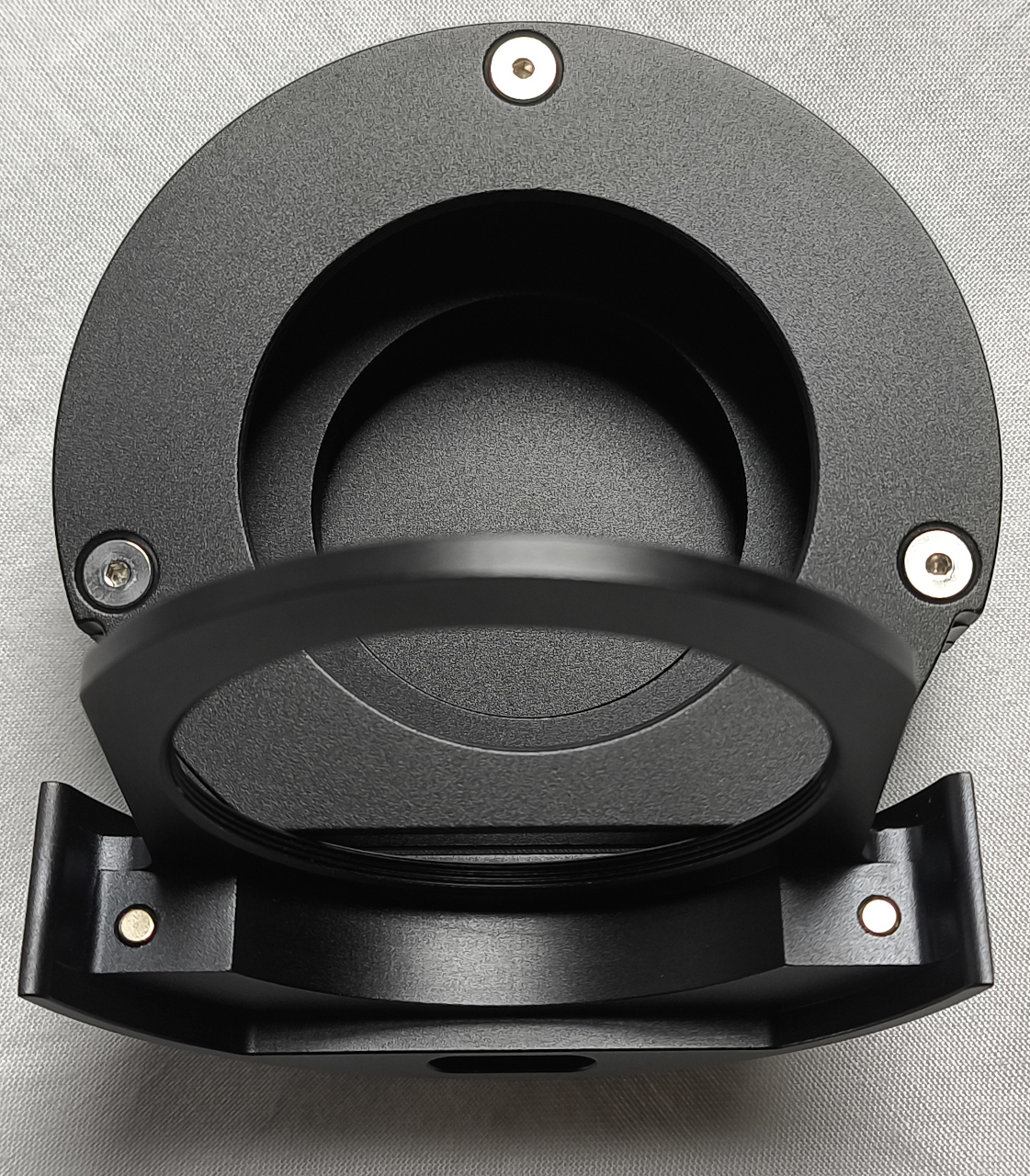

		Sur le support filtre, vous observerez 2 pièces cylindriques brillante, se sont des aimants

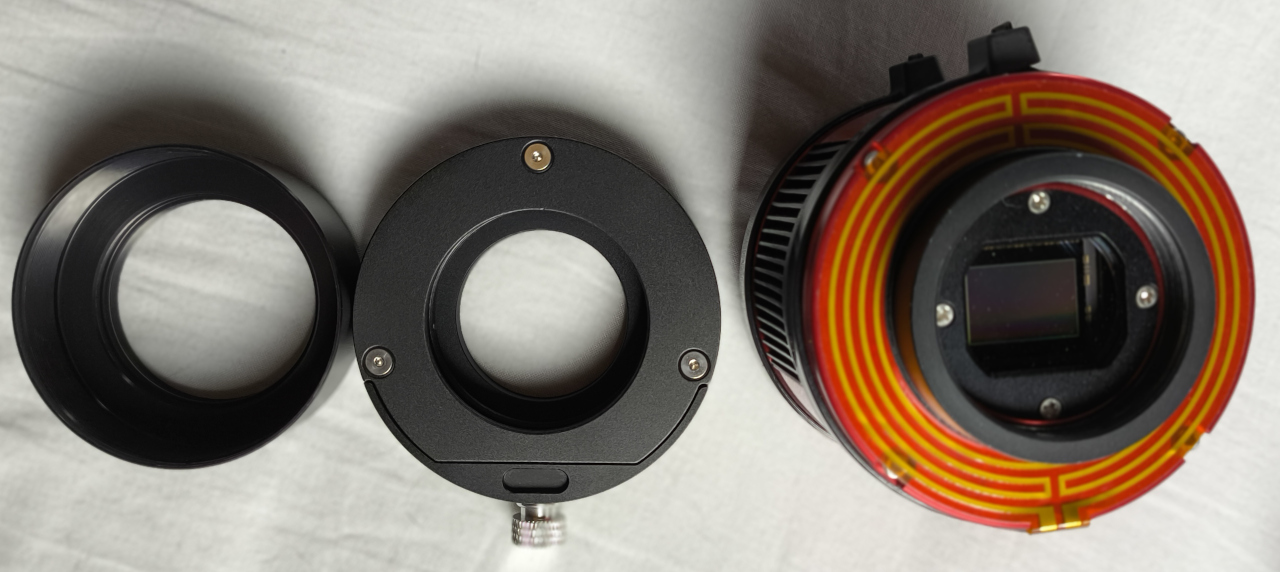

		Vue de face (de gauche à droite) : Première bague Tiroir à filtre Nez avec caméra

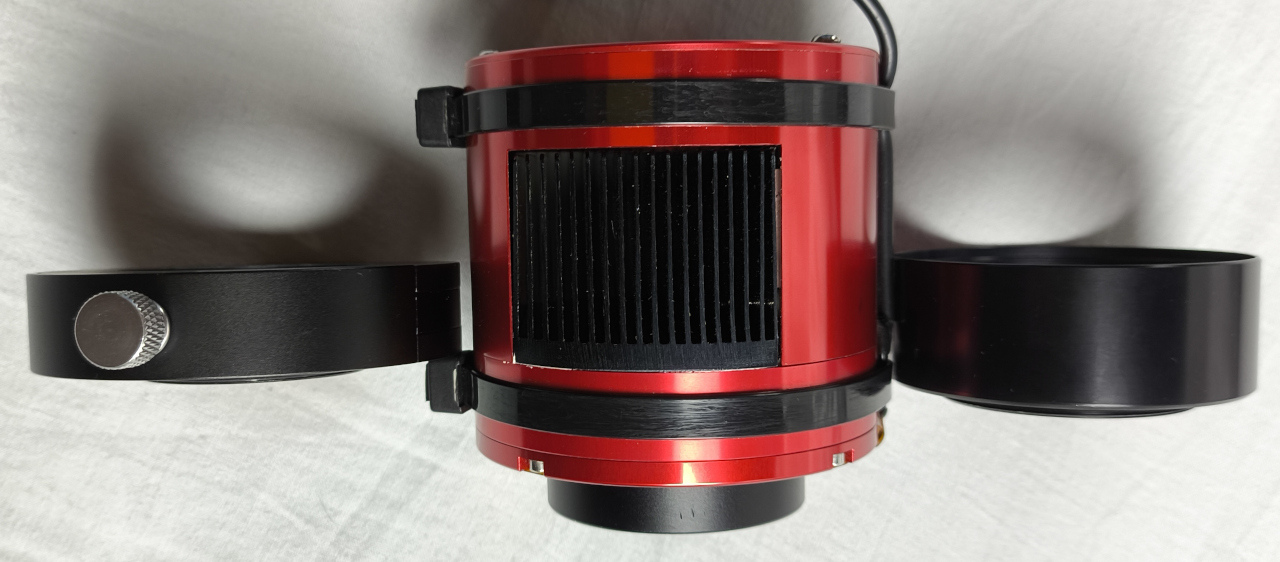

		Vue de dessus  (de gauche à droite) Tiroir à filtre Nez avec caméra Première bague

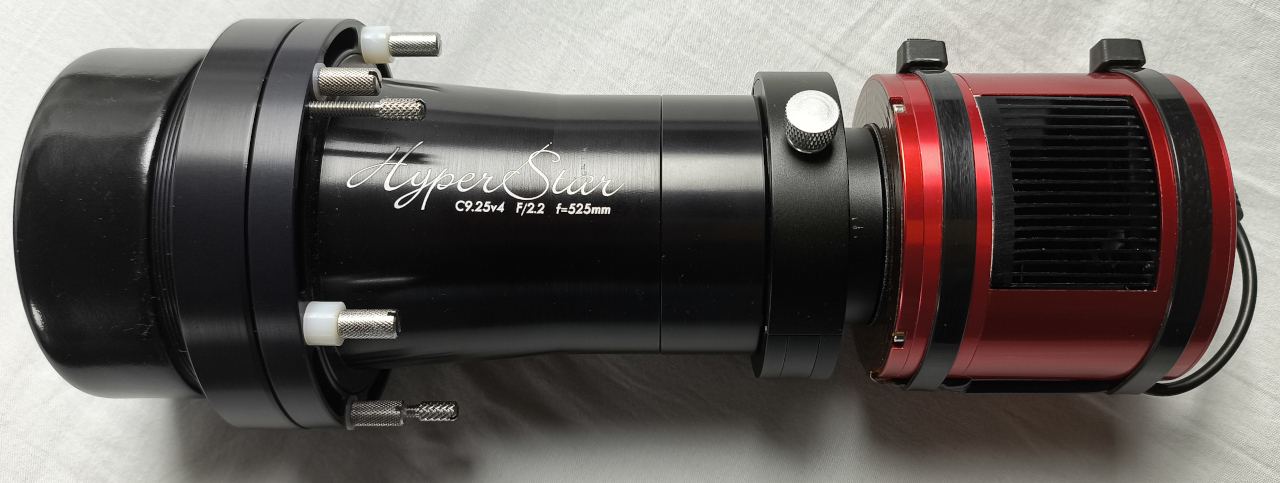

		Le montage complet (de gauche à droite) : Bouchon de protection (Il sera utile pour la protection du miroir secondaire lors du démontage) L'HyperStar Première bague Tiroir pour filtres Nez caméra Caméra ZWO 294 MC Pro L'Hy

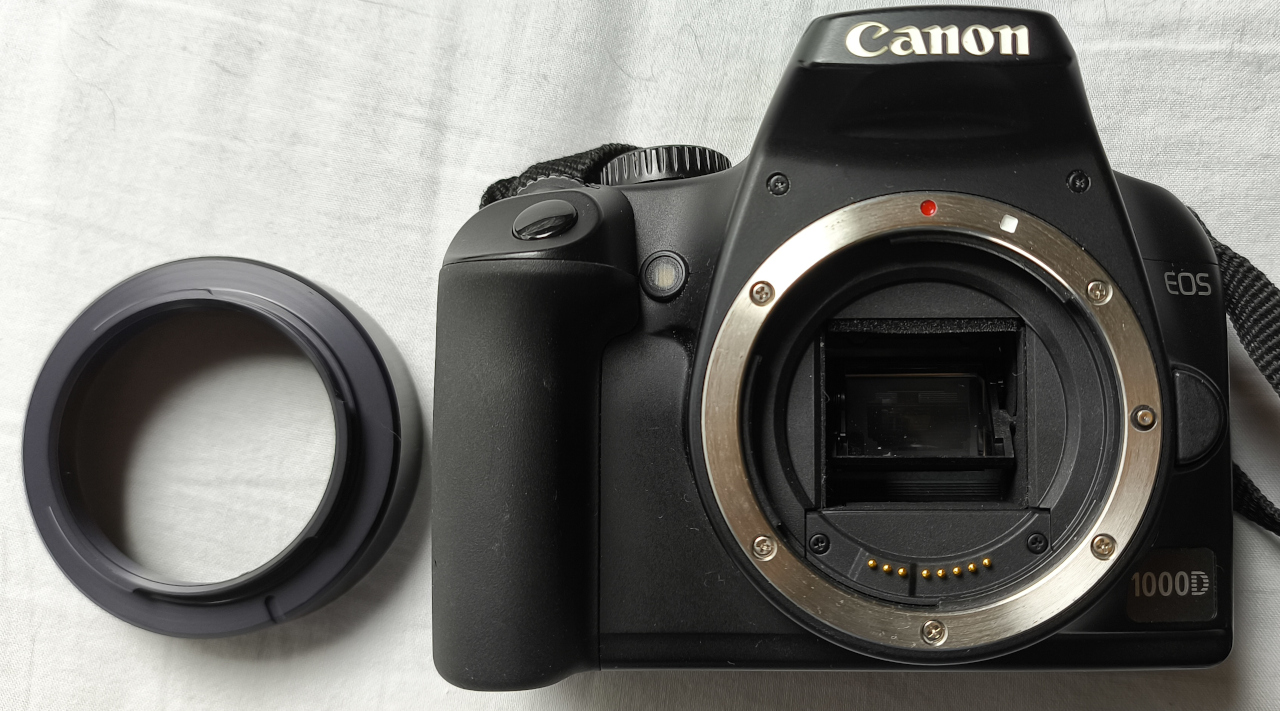

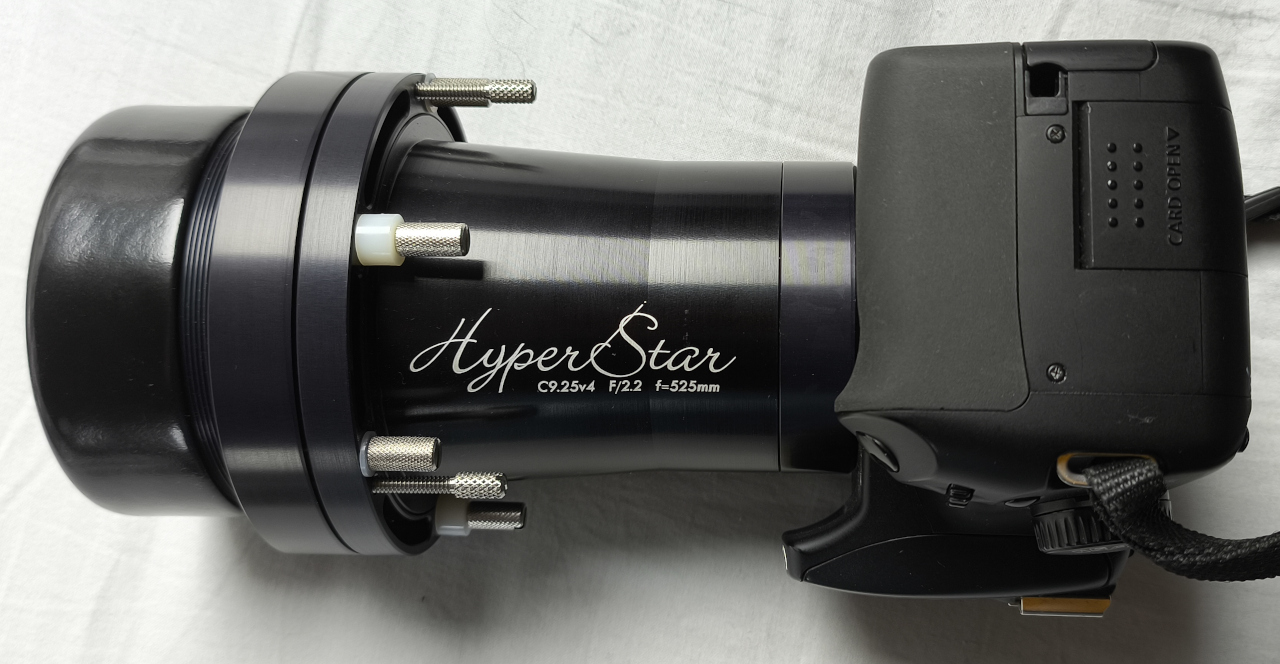

Montage avec notre Canon.

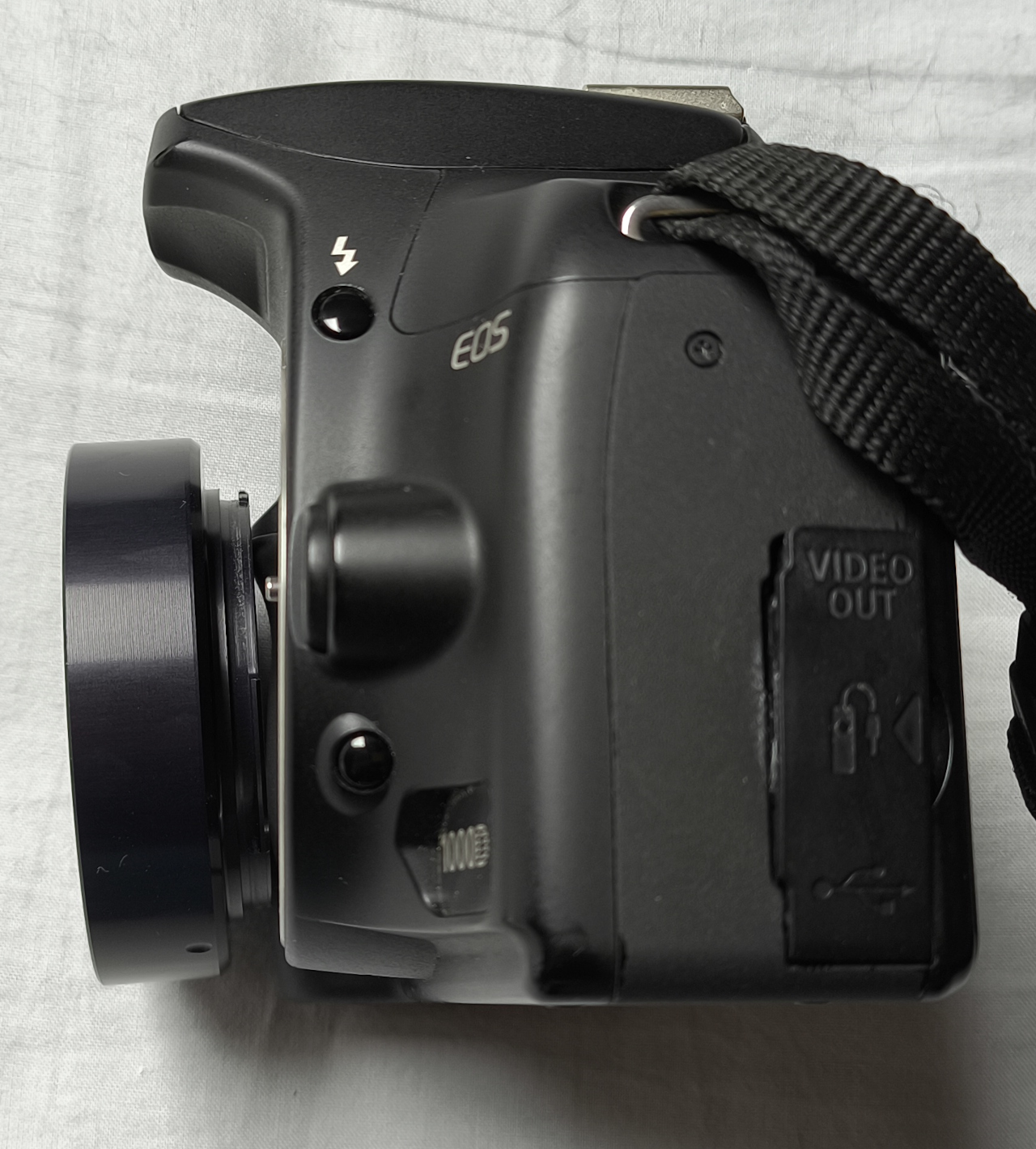

		Pour le montage avec un APN, il n'est pas possible d'avoir le tiroir à filtre. Le tirage sera trop important, donc pas d'image. Vue de coté (de gauche à droite) : Bague Canon 1000d
		Vue de face (de gauche à droite) Bague Canon 1000d
		Montage complet (de droite à gauche) Bouchon de protection (Il sera utile pour la protection du miroir secondaire lors du démontage) L'HyperStar Bague Canon 1000d Le tirage de l'APN Canon est de 44mm, c'est pour cette raison que le tiroir à filtre n'est pas possible. Si vous souhaitez un filtre antipollution, il existe chez CLS un filtre qui s'installe dans l'APN

 Dans cette section, nous allons examiner les différents éléments de base de l’HyperStar, car ils sont importants pour la collimation et la rotation.

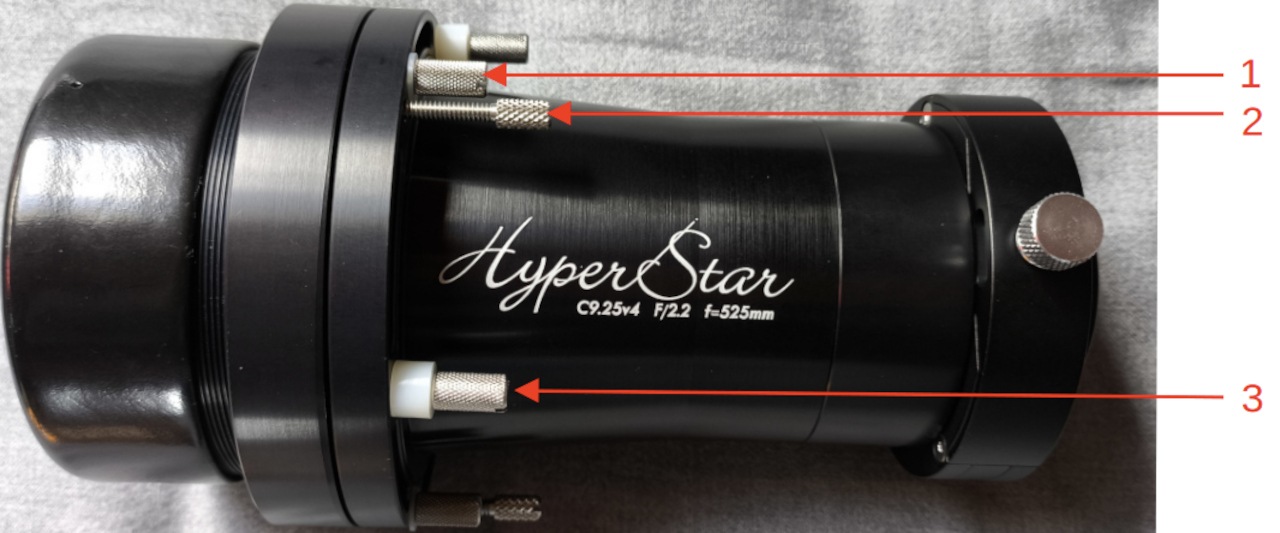

1- Vis de réglage pour la collimation (vis à tirer). 2- Vis de blocage pour maintenir l’HyperStar en place lors de la collimation (vis à pousser). 3- Vis pour la rotation de l’HyperStar afin de cadrer un objet.

Nous avons effectué une traduction de la notice de l'HyperStar pour le C9.25 FastStar et HD (ChatGPT), voici le lien : ICI

Prochaine étape, la colimation et les premières photos.
